シリンジ充填機【 SJシリーズ】

シリンジ充填機【 SJシリーズ】

気泡レス×精密充填。
自動化でかなえる確かな品質。

撹拌後の材料を高精度・高効率に充填
カクハンターの使用容器がそのまま使用可能。高粘度材料などにおける気泡の混入・吐出不良を防ぎます。

大容量のシリンジ・バレルまで対応可能

型式SJ-1200［自動モデル］
CE認証
小容量シリンジ向け

型式SJ-800［卓上モデル］

SJ-1200［自動モデル］

大容量シリンジにも対応し高精度な充填を実現する自動シリンジ充填機です。

エア混入を防ぎ、材料を気泡レスで充填可能
材料粘度に応じたパラメータ設定が可能
自動充填の設定は99チャンネルまで設定可能
（各種シリンジのサンプル設定をプリセット済み：10ch分）適用
シリンジは各ディスペンサーメーカーの製品が使用可能
カクハンターの使用容器をそのままセット
シンプル構造のため、洗浄が容易

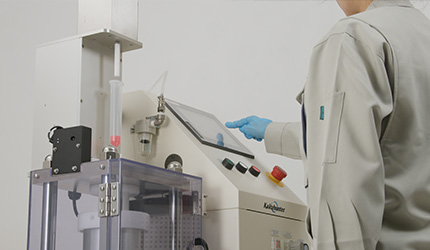

操作しやすいタッチパネルを搭載

お困りごとを解決

こんなお悩みありませんか、、

手詰めでは品質のばらつきや気泡混入が心配
吐出不良や過充填によるロスを減らしたい
脱泡後の材料を別容器に移し替えるのが手間
加圧タンク式では高粘度材料など詰まって入らない
他方式では量の微調整が難しい
安定した充填が難しい

全て当社の充填機が解決します

パラメータ設定により、ばらつきや気泡混入の抑制、材料の微調整が可能
他方式では詰まってしまう材料も充填荷重が大きいテーブル昇降方式により充填可能

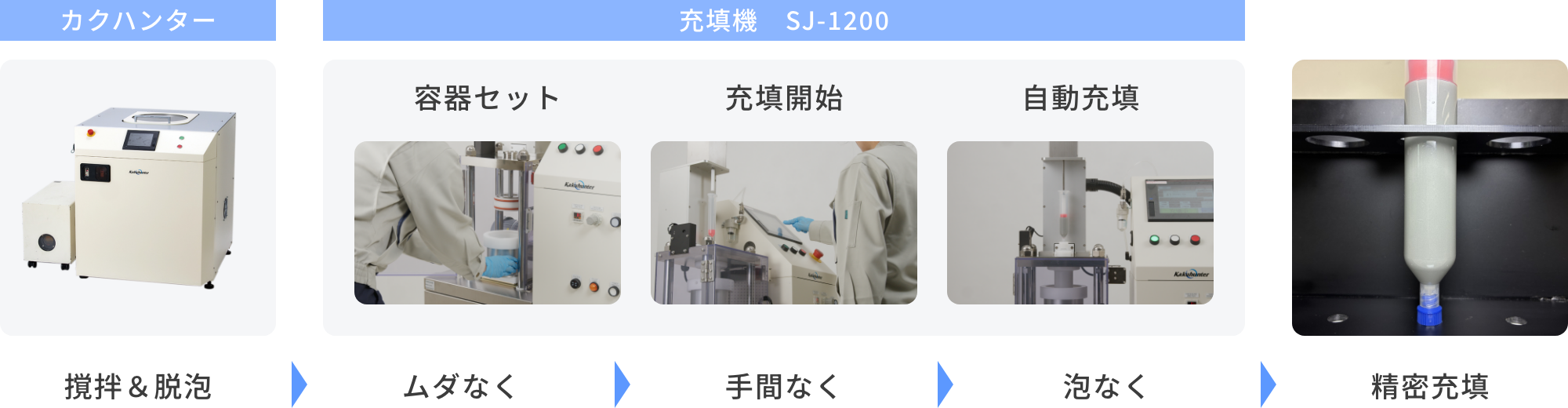

撹拌から充填までワンストップ対応
「時間ロス」と「材料ムダ」の低減

撹拌脱泡装置「カクハンター」と組み合わせて使用することで、移し替えの手間を省き、効率的かつ高精度な充填を実現します。
手作業や他方式の充填でかかっていた時間と材料のロスを減らし、生産効率アップにつながります。

充填メカニズムと特長

充填方法は「テーブル昇降方式」を採用

撹拌脱泡された材料が入った容器をテーブル上に固定して、ピストンより直接シリンジに充填します。

特徴

充填荷重が高いため、高粘度材料やチクソ性の高い材料の充填に適しています。
材料容器を精密制御されたテーブル上に固定し、容器アダプタを介して直接シリンジの先から充填します。
⇒材料の通過距離が直線で短いので効率よく充填できます。
バルブを使用しないため接液部の構造が非常に簡単で、容器残量の最後までロスの少ない充填ができます。

パラメータ設定により微量調整が可能

材料の粘度に応じて各種パラメータを設定できるため、
充填量を微細に調整でき、常に高い均一性を保てます。

事例～高精度な撹拌・脱泡・充填～

使用材料　はんだペースト　粘度：220Pa・ｓ

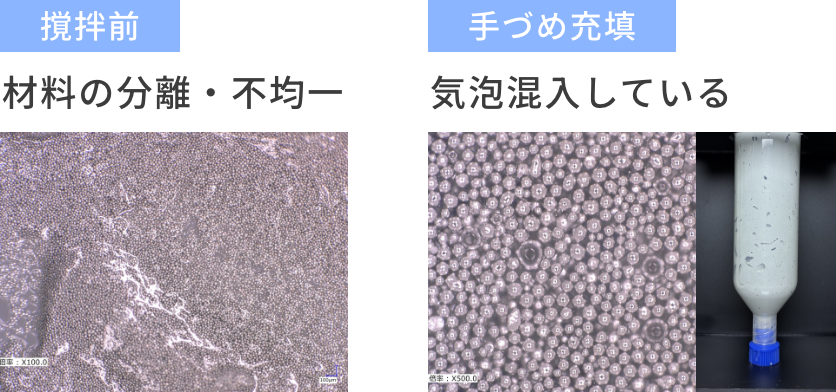

Before

はんだペーストは高粘度で分離しやすく、手作業では気泡混入や充填ムラが発生します。
これが品質不良や材料詰まりの原因となります。

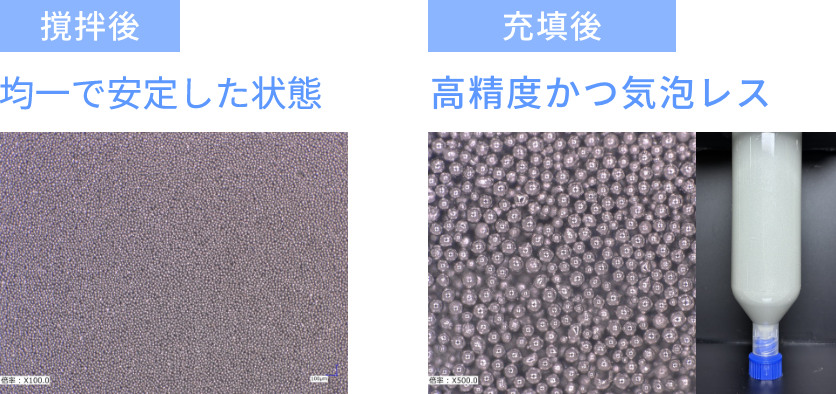

After

当社の撹拌脱泡装置と充填機を組み合わせることで、材料の均一化と気泡除去を同時に実現。
精密な制御で、微量でも高精度に安定した充填ができます。

業界・材料

電子部品業界　（熱伝導グリース、銀ペースト、放熱グリース等）
車載・自動車業界　（セラミックス、クリームはんだ絶縁材料、ゴム系接着剤等）
歯科業界　（コンポジットレジン、粉体スラリー等）

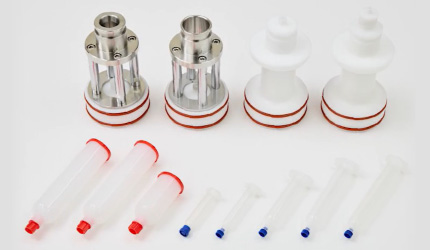

幅広いシリンジ・バレルに対応

特殊シリンジやバレル、各種メーカーにも対応しておりますので、お気軽にお問い合わせください。

対応サイズ	SJ-1200	SJ-800
3ml	〇*	〇*
5ml	〇*	〇*
10ml	〇	〇
20ml	〇	〇
30ml	〇	〇
50ml	〇	〇
55ml	〇	〇
70ml	〇	-
2.5oz	〇	〇*
100ml	〇	-
6oz・170ml	〇	-

※ オプション部品の追加により対応可能です。

仕様

項目	内容
方式	自動
充填方式	テーブル昇降方式
材料容器	標準容器あり（約1120ml容器）
外形寸法	W810×D472×H1613(mm) （※取っ手など突起部は含みません）
重量	約300kg
電源電圧	単相 AC100-120V 単相 AC200-240V 50/60Hz
必要空気圧	0.4MPa以上

※ 仕様内容は予告なしに変更する場合があります。

資料
ダウンロード無料

製品選びに役立つ製品仕様やお役立ち情報を掲載。
稟議などにもご活用ください。

資料ダウンロードは
こちら（無料）

※ 弊社が管理する別ドメインのページへ遷移します。

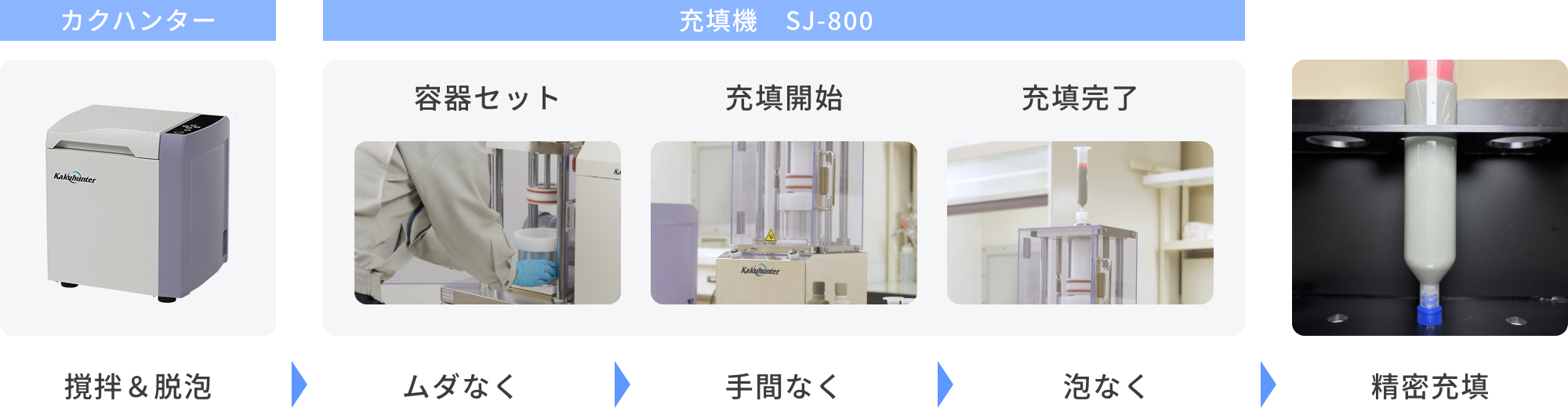

SJ-800［卓上モデル］

小容量シリンジへの充填が高精度・効率的にできる卓上型充填機です。

エア混入を防ぎ、材料を気泡レスで充填可能
設置場所を選ばないコンパクトサイズ
シリンジは各ディスペンサーメーカーの製品が使用可能
カクハンターの使用容器をそのままセット
電源なしで使用可能
ボタン操作だけでらくらく充填
シンプル構造のため、洗浄が容易
