シリンジ充填機【 SJシリーズ】

撹拌後の材料を高精度・高効率に充填
カクハンターの使用容器がそのまま使用可能。設定を変更することで様々な材料を充填することができます。

  • 小容量シリンジ向けの
    手動充填モデル

    型式SJ-800［手動タイプ］

  • 大容量のシリンジまで
    対応可能な自動充填モデル

    型式SJ-1200［自動タイプ］

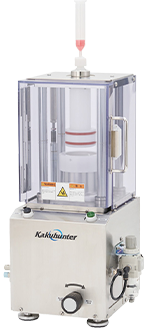

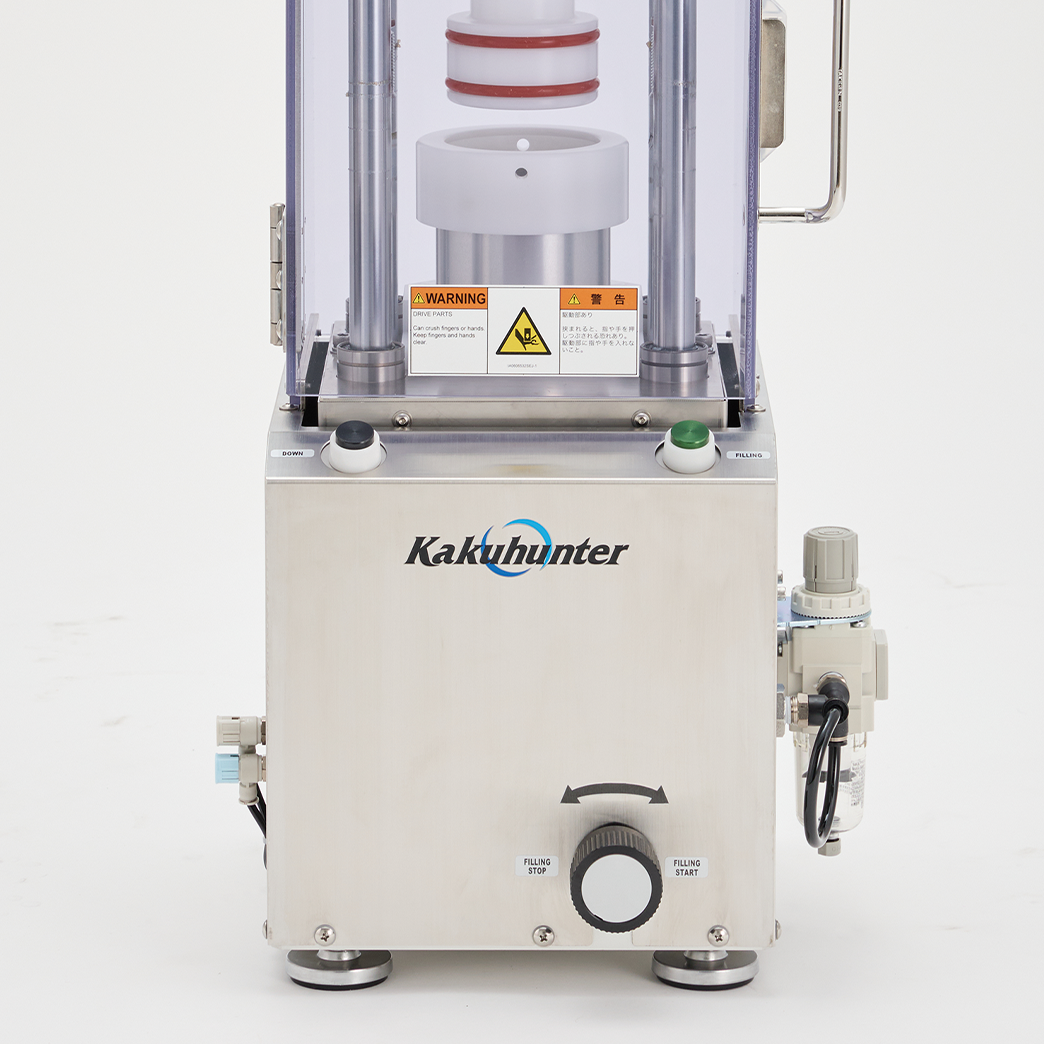

  • SJ-800［手動タイプ］

    小容量シリンジへの充填が効率的にできる
    手動式充填機です！

    • 真空機構により、シリンジ内のエアを抜いたうえで充填開始するため、 材料内にエアが入りません。
    • コンパクトサイズのため設置場所を選びません。
    • 適用シリンジは各ディスペンサーメーカーの製品が使用できます。
    • 公自転撹拌脱泡機の使用容器がそのままセットできます。
      シンプル構造のため、分解洗浄が容易です。

    充填メカニズムと特長

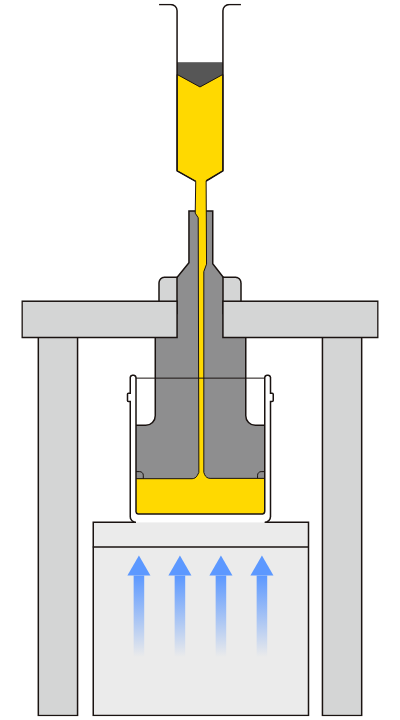

    充填方法は「テーブル昇降方式」を採用

    撹拌脱泡された材料が入った容器をテーブル上に固定して、ピストンより直接シリンジに充填します。

    特徴

    1. 材料容器を精密制御されたテーブル上に固定し、容器アダプタを介して直接シリンジに充填します。
    2. 材料の通過経路が直線で短いので効率よく充填できます。
    3. バルブを使用しないため接液部の構造が非常に簡単で、容器残量の最後までロスの少ない充填ができます。
    4. 充填荷重が最大3Mpaと高いため、高粘度材料やチクソ性の高い材料の充填に適しています。

    仕様

    項目 内容
    充填方式 テーブル昇降方式
    材料容器 標準容器あり（約300mlまたは350ml容器）
    処理量 シリンジ　10～55ml（ロングピストン）
    外形寸法 W315×D305×H560(mm)
    （※上部突起部は含みません）
    重量 約60kg
    • ※ 仕様内容は予告なしに変更する場合があります。
    • ※ 対応容器はご相談ください。

    資料
    ダウンロード    無料

    製品選びに役立つ製品仕様やお役立ち情報を掲載。
    稟議などにもご活用ください。

    資料ダウンロードは
    こちら（無料）

    ※ 弊社が管理する別ドメインのページへ遷移します。

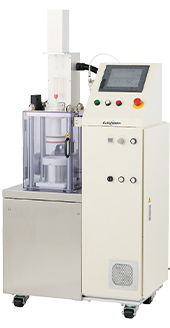

  • SJ-1200［自動タイプ］

    大容量のシリンジまでの充填を自動化した自動シリンジ充填機です。

    • 真空機構により、シリンジ内のエアを抜いたうえで充填開始するため、材料内にエアが入りません。

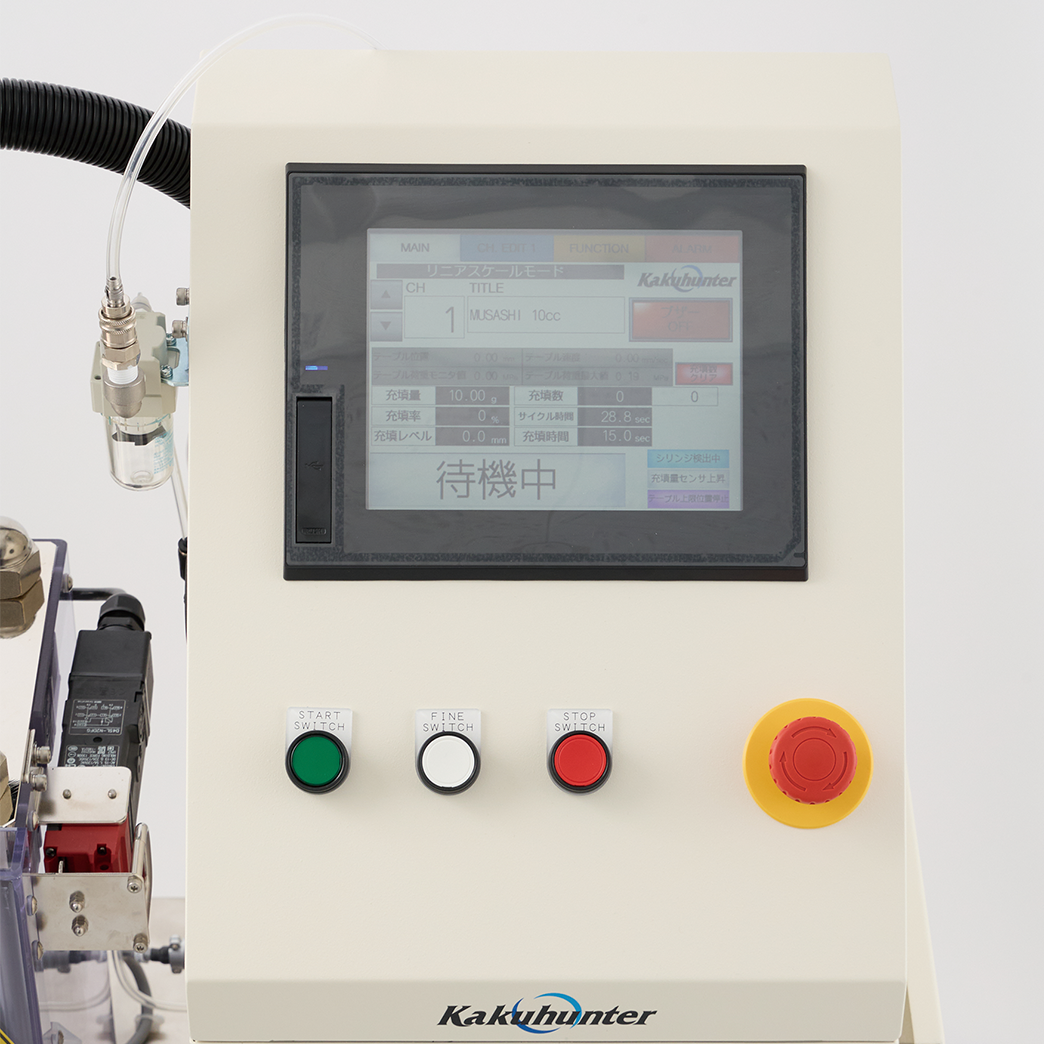

    • 充填粘度に応じたパラメータの設定が可能です。
    • 自動充填の設定は99チャンネルまで設定できます。
      （各種シリンジのサンプル設定をプリセット済み ：10ch分） 適用
    • シリンジは各ディスペンサーメーカーの製品が使用できます。
    • 公自転撹拌脱泡機の使用容器がそのままセットできます。
    • シンプル構造のため、分解洗浄が容易です

    充填メカニズムと特長

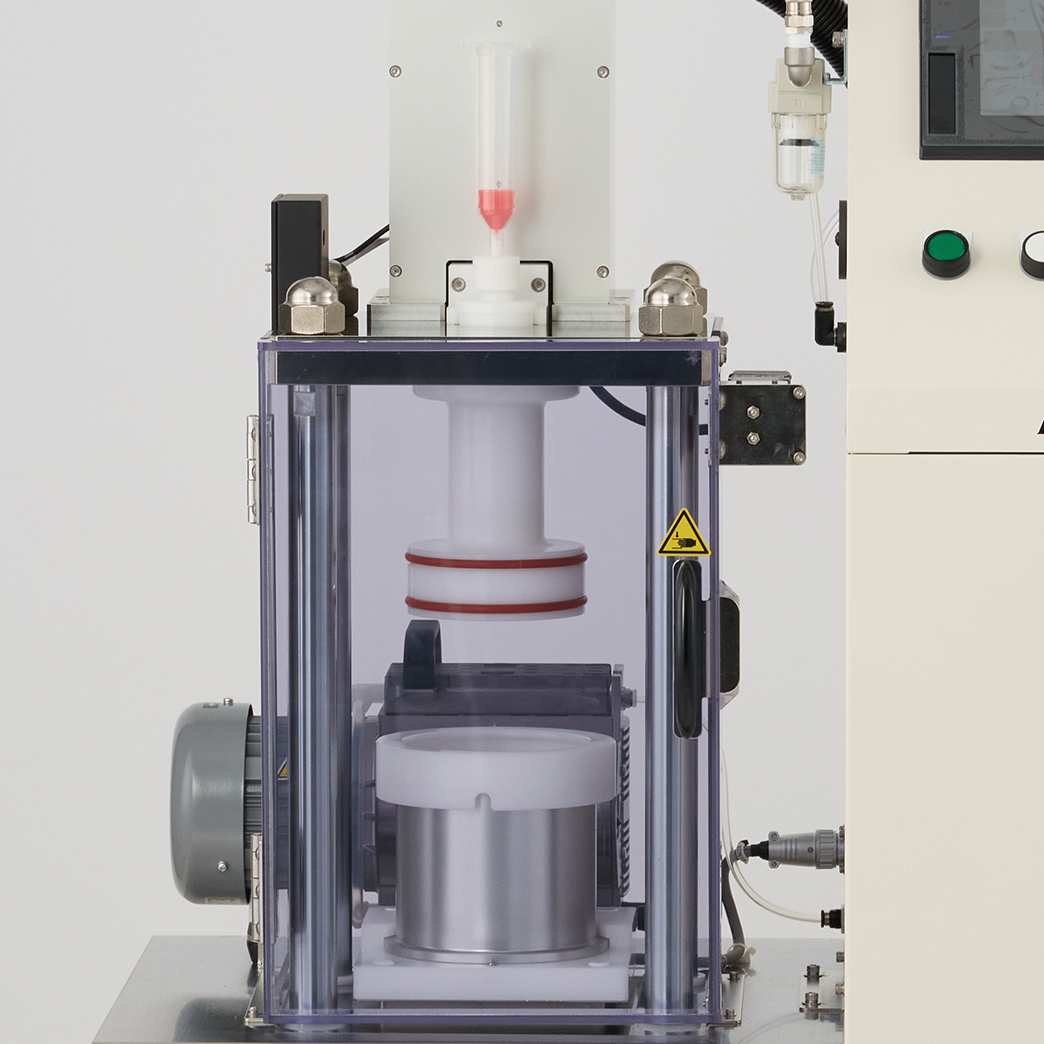

    充填方法は「テーブル昇降方式」を採用

    撹拌脱泡された材料が入った容器をテーブル上に固定して、ピストンより直接シリンジに充填します。

    特徴

    1. 材料容器を精密制御されたテーブル上に固定し、容器アダプタを介して直接シリンジに充填します。
    2. 材料の通過経路が直線で短いので効率よく充填できます。
    3. バルブを使用しないため接液部の構造が非常に簡単で、容器残量の最後までロスの少ない充填ができます。
    4. 充填荷重が最大3Mpaと高いため、高粘度材料やチクソ性の高い材料の充填に適しています。

    仕様

    項目 内容
    充填方式 テーブル昇降方式
    材料容器 標準容器あり（約1120ml容器）
    処理量 シリンジ：10～55ｍl（ロングピストン）・70ｍl（ショートピストン）
    バレル　：2.5 oz（ロングピストン）・6 oz（ショートピストン）
    外形寸法 W810×D472×H1613(mm)
    （※取っ手など突起部は含みません）
    重量 約300kg
    • ※ 仕様内容は予告なしに変更する場合があります。
    • ※ 対応容器はご相談ください。

    資料
    ダウンロード    無料

    製品選びに役立つ製品仕様やお役立ち情報を掲載。
    稟議などにもご活用ください。

    資料ダウンロードは
    こちら（無料）

    ※ 弊社が管理する別ドメインのページへ遷移します。
